ASTM B338 titanrør for kondensatorer og varmevekslere

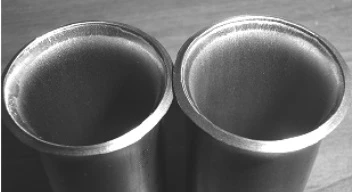

Rør skal tåle å bli faklet med en60 grader inkludert vinkelverktøytil spesifiserte ekspansjonsgrenser uten sprekker eller brudd synlig for det blotte øye. Denne testen sikrer tilstrekkelig duktilitet for rørekspansjon under montering av varmeveksler.

Tilgr1 titanrør, er faklingstesten spesielt viktig fordi grad 1s høye duktilitet tillater betydelig utvidelse uten feil.

Utvendige diametertoleranser:Påfør kun på rør som ferdigstilt ved fabrikken før påfølgende smyging, ekspansjon, bøying, polering eller andre fabrikasjonsoperasjoner. Når minimum veggrør bestilles, er toleransene pluss og skal være doble standardverdiene.

Sertifiseringer tilgjengelig:Mill Test Certificates (EN 10204 3.1), tredjeparts inspeksjonsrapporter.Rask levering gr1 titanbestillinger inkluderer full sertifisering.

1. Hva er ASTM B338?
ASTM B338 er industristandarden for sømløse og sveisede titanrør som brukes i varmevekslere, kondensatorer og fordampere. Det er den mest brukte standarden over hele verden for å spesifisere titanrør for termiske overføringsapplikasjoner. Standarden dekker flere karakterer inkludert klasse 1, 2, 3, 7 og 12.

2. Er ASTM B337 fortsatt gyldig for titanrør?
Nei, ASTM B337 er trukket tilbake. Den er erstattet av to separate standarder: ASTM B861 for sømløse rør og ASTM B862 for sveiset rør. ASTM B338 forblir aktiv for varmevekslerrør. Sjekk alltid gjeldende status før du legger inn bestillinger.

3. Hvilke karakterer dekker ASTM B338?
ASTM B338 dekker flere titankvaliteter inkludert klasse 1, 2, 3, 7, 12 og andre. For kommersielt rent titan er klasse 1, 2 og 3 mest vanlig. Grad 7 har palladium for økt korrosjonsbestandighet ved reduserende syrer. Grad 12 inneholder molybden og nikkel for forbedret styrke.

4. Hva er den kjemiske sammensetningen av grad 1 titan i henhold til ASTM B338?
ASTM B338 Grade 1 krever: nitrogen 0,03 % maks, karbon 0,08 % maks, hydrogen 0,015 % maks, jern 0,20 % maks, oksygen 0,18 % maks, titanbalanse. Resterende elementer (som Al, V, Sn, Cr, Mo) må ikke overstige 0,1 % hver eller 0,4 % totalt. Dette lave oksygen- og jerninnholdet gir grad 1 sin høye duktilitet.

5. Hva er strekkkravene for ASTM B338 Grade 1-rør?
Grad 1 glødet rør krever: strekkstyrke 240 MPa (35 ksi) minimum, flytegrense 170 MPa (25 ksi) minimum, og forlengelse minimum 24 %. Egenskaper utenfor disse områdene kan være tilgjengelig gjennom avtale mellom produsent og kjøper. Grad 2 har høyere styrke (275 MPa utbytte) men lavere forlengelse (20%).

6. Hvilken faklingstest kreves for ASTM B338-rør?
Rør må tåle fakling med et 60 graders inkludert vinkelverktøy til spesifiserte ekspansjonsgrenser uten å sprekke. Denne testen sikrer tilstrekkelig duktilitet for rørekspansjon under montering av varmeveksler. For gr1 titanrør tillater den høye duktiliteten betydelig utvidelse uten feil.

7. Hvordan er klasse 1 sammenlignet med klasse 2 i ASTM B338?
Grad 1 har lavere oksygen (0,18 % vs 0,25 %) og lavere jern (0,20 % vs 0,30 %), noe som resulterer i lavere flytegrense (170 MPa mot 275 MPa), men høyere forlengelse (24 % vs 20 %). Velg gr1 titanrør for bøying og forming; velg grad 2 for applikasjoner med høyere trykk.

8. Hvilke dimensjonstoleranser spesifiserer ASTM B338?
For rør opp til 7,3 m i lengde er toleransen mindre enn eller lik 3,2 mm. For lengre rør er toleransen 3,2 mm per 3,2 m lengde. OD-toleranser gjelder for frese-ferdige rør før sekundære operasjoner som bøying eller polering. Når minimum veggrør bestilles, er toleransene pluss og doble standardverdiene.

9. Er ASTM B338 anerkjent internasjonalt?
Ja, ASTM B338 er den mest brukte standarden over hele verden for å spesifisere titanrør for varmevekslere og kondensatorer. Det er allment akseptert i Nord-Amerika, Europa, Asia og Midtøsten for kraftproduksjon, kjemisk prosessering og avsaltingsprosjekter.

10. Hvilke sertifiseringer følger med ASTM B338-kompatible rør?
Mill Test Certificates (EN 10204 3.1) er standard, inkludert kjemisk sammensetning, strekkresultater, fakling/utflating testresultater og dimensjonal verifisering. Inspeksjonsrapporter fra tredjeparter- er tilgjengelige på forespørsel. Rask levering gr1 titan bestillinger inkluderer full sertifisering.

11. Dekker ASTM B338 sveisede titanrør?
Ja, ASTM B338 dekker både sømløse og sveisede titanrør. Sveisede rør er produsert av kontinuerlig kaldvalset og glødet bånd fra spoler og må bestå ytterligere ikke-destruktive testing, inkludert virvelstrømtesting.

12. Kan gr1 titanrør brukes til dyptrekking?
Ja. gr1 titan for dyptrekking er utmerket på grunn av lav flytegrense (170 MPa) og høy forlengelse (24 % min). Maksimalt trekkforhold er 2,5 uten mellomgløding, og over 3,0 med mellomtrinnsgløding. Ideell for kjemiske reaktorhoder, belg og komplekse formede deler.
