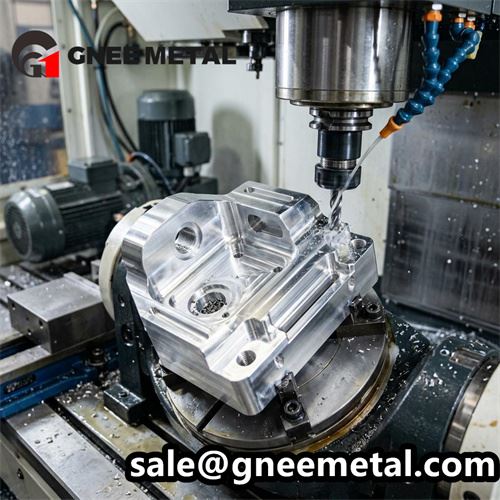

CNC-maskinerte hus
Vi produserer spesialtilpassetCNC-maskinerte husfra kundetegninger og CAD-filer, inkludertelektroniske kapslinger, girhus, pumpehus og volutter, ventilhus, lagerhus, sensor- og transduserhus, instrumenthus, koblingsbokser, motorendeklokker, RF- og bølgelederhus og hydrauliske manifolder. Våre 3-- og 5-akse CNC-fresing, boring, boring, dyp-hullsboring og gjengefresing produserer nøyaktige, lekkasjetette hus for maskineri, automasjon, hydraulikk, motorer, elektronikk, instrumentering og utendørsutstyr.
Et hus inneholder og beskytter komponenter, såboringskonsentrisitet, tetnings-flathet, veggtykkelse, lommeposisjon og gjengeplasseringavgjør om innvendige deler passer, roterer riktig og tetter mot trykk eller inntrenging. Vi bearbeider hus fraaluminium (6061-T6, 6063-T5, 7075-T6, 5083), rustfritt stål (303, 304, 304L, 316, 316L, 17-4 PH), karbon- og legeringsstål (1045, 4140, plate Q454s-type, 434s-type) (C36000, C46400), kobber (C10100, C11000) og titan (grad 2, grad 5), maskinert fra massiv blokk og plate - ikke støpt - slik at interne funksjoner er skåret til tegningen for prototyper og lav-volumproduksjon. Deler produseres til spesifiserte dimensjoner, toleranser, materialer og etterbehandlingskrav, med materialsertifikater tilgjengelig på forespørsel.
Typer CNC-maskinerte hus vi produserer
Vi bearbeider et bredt spekter av hustyper. Nedenfor er de vanligste; Hvis tegningen viser en annen konfigurasjon, send den til gjennomgang.
Vedlegg og bokser
Forseglede kapslinger og kasser for elektronikk og kontroller.
Materialer: 6061-T6 · 5052-H32 · 304 · C36000
Girkassehus
Lagerboringer og lommer for gir- og akselsammenstillinger.
Materialer: 6061-T6 · 4140 · 4340 · 7075-T6
Pumpehus og volutter
Hulrom, porter og lagerseter for pumper.
Materialer: 316L · 304 · 4140 · C95400
Ventilhus
Strømningshulrom, porter og seteboringer for ventiler.
Materialer:316L · 304 · 17-4 PH · C36000
Lagerhus
Puteblokker og flensede seter med presise boringer.
Materialer: 4140 · 4340 · 6061-T6 · 316L
Sensor- og svingerhus
Trykktette-hus for sonder og transdusere.
Materialer:17-4 PH · 316L · Grade 5 titan · 304
Instrumentvesker
Hus for målere, målere og måleapparater.
Materialer: 6061-T6 · 304 · C36000 · C46400
Koblingsbokser
Kabelgjennomføringer, klemmer og montering for kabling.
Materialer: 6061-T6 · 316L · 304 · Q355
Motorendeklokker
Endestykker og lagerplater for elektriske motorer.
Materialer: 6061-T6 · 6063-T5 · 4140 · 304
RF- og bølgelederhus
Ledende kapslinger for RF- og mikrobølgeenheter.
Materialer: 6061-T6 · C11000 · C10100 · 303
Hydrauliske manifolder
Ventil-blokkkropper med kryssende borede passasjer.
Materialer:6061-T6 · 4140 · 316L · 17-4 PH
Skreddersydde maskinerte hus
En-konstruksjons- og utstyrshus fra massiv blokk.
Materialer:7075-T6 · 4340 · 17-4 PH · Grad 5 titan
Har du tilpasset bolig? Send tegningen din
CNC-bearbeidingsprosesser for boliger
3-akset CNC-fresing
Best for:Lommer · vegger · ansikter · hull
Den primære prosessen for bokser, lokk og rektangulære hus.
4/5-akset CNC-fresing
Best for:Interne egenskaper · sammensatte vinkler
Maskinerer innvendige lommer og boringer i færre oppsett for nøyaktighet.
Boring & Presisjonsboringer
Best for:Lagerseter · ventilboringer
Konsentriske boringer holdt til H7 med ekte-løpende tetningsflater.
Dypt-hullsboring
Best for:Manifoldpassasjer · kjølekanaler
Rette kryssende hull for hydraulikk- og kjølekretser.
Gjengefresing og -boring
Best for:Innsatser · lokk · porter
Blind- og gjennomgående gjenger, forseglede portgjenger og innsatser.
Avgrading og kantbehandling
Best for:Innvendige kanter · tetningsflater
Gras-frie indre hjørner og avfasninger for montering og tetting.
CNC-husmaterialer
For hus avhenger materialvalg avvekt, stivhet, trykk, korrosjonsmiljø, EMI og utseende. Vi bearbeider hus fra metallmaterialene som er oppført nedenfor - aluminium, rustfritt stål, karbon og legert stål, messing, kobber og titan.
| Materiale | Vanlige karakterer | Typiske boligapplikasjoner | Viktige fordeler |
|---|---|---|---|
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Kapslinger, girkasse- og motorhus, RF-hus | Høy styrke-til-vekt, korrosjonsbestandighet, anodiserbar; 6061-T6 er standarden for generell bruk |
| Rustfritt stål | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Pumpe og ventilhus, sensorhus, marine kapslinger | Korrosjonsbestandighet; 316L passer kloridmiljøer; 17-4 PH gir styrke |
| Karbon og legert stål | 1045 · 4140 · 4340 · Q355-type strukturplate | Girkasse, lager og hydrauliske manifoldhus | Høy stivhet og styrke for belastede og trykksatte hus |
| Messing | C36000 gratis-skjæring av messing · C46400 marine messing | Instrument- og ventil-hus, ikke-magnetiske deksler | Utmerket bearbeidbarhet, korrosjonsbestandighet, ikke-magnetisk |
| Kopper | C10100 (OFHC) · C11000 elektrolytisk kobber | RF og ledende kapslinger, EMI skjerming tilfeller | Høy elektrisk og termisk ledningsevne |
| Titanium | Grad 2 (CP) · Grad 5 (Ti-6Al-4V) | Marine, kjemiske og lette hus med høy-styrke | Enestående korrosjonsbestandighet med den beste styrke-til-vekt |
Husgeometri og tetningsfunksjoner
Husene er definert av deres interne og monteringsfunksjoner. Elementene nedenfor bestemmer om interne deler passer, roterer og forsegler. Vi bearbeider dem etter tegning, og tettere på forespørsel.
| Trekk | Typisk evne | Hvorfor det er viktig for boliger |
|---|---|---|
| Boring / Lagersete | ±0,01–0,02 mm; H7 med utløp-<0.01 mm | Aksler og lagre går rett og varer lenger |
| Forsegling-Flathet i ansiktet | 0,02–0,05 mm over ansiktet | O-ring- og pakningsflater tetter uten lekkasje |
| Veggtykkelse | ±0,1–0,2 mm (nøyaktighet til ±0,05 mm) | Styrke, trykkvurdering og vektkontroll |
| Posisjon for lomme og hulrom | ±0,03–0,05 mm | Innvendige deler er klare og sitter riktig |
| O-Ringspor | Profil og dybde ±0,05 mm | Repeterbar forseglingskompresjon på lokket og portflatene |
| Monteringshullmønster | ±0,05–0,1 mm (presisjon til ±0,02 mm) | Hus boltes opp til rammer og utstyr |
| Gjengede innlegg og hull | ISO 6g / 6H eller per tegning | Lokk, porter og beslag festes sikkert |
| Dyvel og lokaliseringsfunksjoner | ±0,01 mm bommede steder | Lokk og halvdeler registrerer og gjentar |
| Overflatens ruhet | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm på forespørsel | Tetningsflater, lagerboringer og utseende |
| Kritiske dimensjoner | ±0,01 mm (nøyaktighet til ±0,005 mm) | Måle-kvalitets- og justeringsfunksjoner |
Kritiske funksjoner vi kontrollerer
Boringer og lagerseter- dreid og boret konsentrisk, med utløp-kontrollert slik at aksler og lagre fungerer.
Forsegling av ansikter- lokk, flens og portflater maskinert flatt, med O-ringspor kuttet til profil og dybde.
Innvendige lommer- hulrom, ribber og ribber maskinert i ett oppsett eller med datum mellom oppsett for repeterbarhet.
Veggtykkelse- holdt uniform for styrke, vekt og trykkvurdering på tynne-vegghus.
Tråder og innlegg- metrisk, UNC/UNF og spesialtråder med riktig dybde og styrke; helicoil og trykk-i innsatser på forespørsel.
Identifikasjon- delenumre eller lasermerking på forespørsel for sporbarhet og montering.
Varmebehandling og stressavlastning for CNC-hus
Belastet stål- og høystyrkehus i aluminium varmebehandles som spesifisert på tegningen. Avspenning før ferdigbearbeiding holder tynne og store vegger formstabile.
| Varmebehandling | Gjeldende karakterer | Typiske husdeler |
|---|---|---|
| Slukking og temperament | 1045 · 4140 · 4340 | Girkasse, lager og hydraulikkhus |
| Løsning + Aldring | 17-4 PH · 7075-T6 | Høy-hus i rustfritt og aluminium |
| Stressavlastende | Alle stålkvaliteter · 6061-T6 | Store og tynne-vegghus før ferdigfresing |
| Normalisering | Karbon stålplate | Strukturelle og sveise-forberedte hus |
Overflatebehandling for CNC-hus
Overflatefinish beskytter husene og forbereder dem for montering, maling eller anodisert utseende - samtidig som tetnings- og lagerflatene er maskinert til standard.
| Overflatefinish | Gjeldende materialer | Typiske husdeler | Hovedfordel |
|---|---|---|---|
| Anodisering (Type II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Kapslinger, motor- og RF-hus | Korrosjons- og slitestyrke; fargealternativer |
| Kjemisk konvertering (kromat) | Aluminiumskvaliteter | Male-elektronikkskap | Konduktiv korrosjonsbeskyttelse; maling base |
| Elektroløs nikkelbelegg | 4140 · 4340 · 1045 · Aluminium | Hydrauliske og industrielle hus | Ensartet korrosjonsbeskyttelse på alle ansikter |
| Passivasjon | 303 · 304 · 316L · 17-4 PH | Pumpe, ventil og marinehus | Fjerner fritt jern, forbedrer korrosjonsbestandigheten |
| Elektropolering | 304 · 316L | Mat, medisinske og rene hus | Glatt, ren, lys overflate |
| Sink Plating | Karbonstål | Generelle-stålhus | Økonomisk korrosjonsbeskyttelse |
| Svart oksid | 1045 · 4140 · 4340 | Industri- og maskinhus | Økonomisk korrosjonsbeskyttelse; lav oppbygging |
| Pulverlakk / malingsforberedelse | Stål · Aluminium | Strukturelle og utendørs hus | Maskinbearbeidede-malingsklare overflater på forespørsel |
Boligkvalitetskontroll
Vi inspiserer boringer, tetningsflater, veggtykkelse, lommeposisjoner og gjenger gjennom hele produksjonen for å sikre at husene oppfyller tegningen og monteres riktig. For dokumenterte prosjekter kan vi levere materialsertifikater og inspeksjonsjournaler for å støtte din innkommende inspeksjon.
CMM høydemåler inspeksjon
CMM overflateplate inspeksjon
Go/No-Gå til inspeksjon av trådmåler
Pin Gauge Mikrometer Inspeksjon
| Inspeksjonsartikkel | Utstyr / Metode | Typiske husdeler |
|---|---|---|
| Boring og lagersete | CMM · Boremåler · Indikator (utløpt-) | Girkasse, pumpe, lagerhus |
| Forsegling-Flathet i ansiktet | CMM · Overflateplate og indikator | Lokk, flens og portflater |
| O-Ring Groove Profile | Profilmåler · CMM | Forseglede lokk og porter |
| Veggtykkelse | Ultralyd · Caliper · CMM | Tynne-vegger og trykkhus |
| Posisjon for lomme og hulrom | CMM | Innvendige funksjoner og ribber |
| Monteringshullmønster | CMM · Høydemåler | Kapslinger, manifolder, bokser |
| Trådinspeksjon | Go/No-Go trådmålere | Lokk og port gjenger, innsatser |
| Overflatens ruhet | Ruhetstester | Tetnings- og lagerflater |
| Materialverifisering | Spektrometer + Materialsertifikat | Innkommende råmateriale (EN 10204 3.1 tilgjengelig) |
| Sluttkontroll | CMM + Inspeksjonsrapport | Endelig dimensjonell aksept |
Trenger du dokumentert kvalitetskontroll?Send oss dine tegninger og inspeksjonskrav.
Prototype og bearbeiding med lavt-volum
Boligprosjekter starter ofte med prototyper - nye design, tilpasningskontroller av interne sammenstillinger eller utskiftninger som må testes før produksjon. Maskinering fra solid blokk unngår verktøy og støpings ledetider, så prototyper og lave volumer er praktiske. Vi støtterprototype og lav-volum CNC-maskineringfra enkeltprøver til gjentatte små-batchordrer.
Prototype maskinering
For nye design, validering og passformsjekker.
Typisk mengde:1–10 stk
Lavt-volumsproduksjon
For pilotsystemer og innledende produksjonskjøringer.
Typisk mengde:10–1,000+ stk
Gjenta produksjon
For reservehus og gjentakende bestillinger med etablert design.
Typisk mengde:Basert på prosjektkrav
Egnet for
Vedlegg og elektroniske saker
Girkasse, pumpe og lagerhus
Ventilhus og hydrauliske manifolder
Sensor-, svinger- og instrumenthus
Koblingsbokser og motorendeklokker
RF, bølgeleder og tilpassede strukturelle hus
Emballasje og ledetid for CNC-maskinerte hus
Emballasje
Overflatebeskyttelse:PE-poser, beskyttelsesfilm på elokserte og polerte overflater
Korrosjonsbeskyttelse:VCI-papir for stålhus i oversjøisk transitt
Intern beskyttelse:Kapper eller plugger på boring og portåpninger på forespørsel
Blandede bestillinger:Sortert etter delenummer med etiketter og mengdesjekklister
Tilpasset emballasje:Kundespesifikke-pakkekrav støttes
Typisk ledetid
| Ordretype | Typisk ledetid |
|---|---|
| Prototype | 5–10 virkedager |
| Lavt-volumrekkefølge | 10–20 virkedager |
| Produksjonsordre | 15–30 virkedager |
| Gjenta ordre | 10–25 virkedager |
FAQ
Spørsmål: 1. Hvilke CNC-maskinerte hus kan du produsere?
A: Vi produserer tilpassede kapslinger, girkassehus, pumpehus og volutter, ventilhus, lagerhus, sensor- og transduserhus, instrumenthus, koblingsbokser, motorendeklokker, RF- og bølgelederhus og hydrauliske manifolder fra kundetegninger.
Spørsmål: 2. Hvilke materialer bearbeider du hus fra?
A: Vi bearbeider hus av aluminium (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), rustfritt stål (303, 304, 304L, 316, 316L, 17-4 PH), karbon og 1400 legeringer, 4,40, 4, 40, 4, 4, 4, 4, 4, 4, 4, 4, 4 messing (C36000, C46400), kobber (C10100, C11000) og titan (grad 2, grad 5).
Spørsmål: 3. Maskinerer du hus av solid materiale?
A: Ja. Vi bearbeider hus fra solid blokk og plate, så alle innvendige lommer, boringer og funksjoner er skåret etter tegningen - praktisk for prototyper og lavt volum uten støpeverktøy.
Spørsmål: 4. Hvilke toleranser kan du oppnå på boringer og tetningsflater?
A: Vi holder vanligvis ±0,01–0,02 mm på lagerhull (H7 med utløp under 0,01 mm), 0,02–0,05 mm tetnings-flathet og ±0,01 mm (presisjon til ±0,005 mm) på kritiske dimensjoner.
Spørsmål: 5. Kan du bearbeide innvendige lommer og kryssende passasjer?
A: Ja. Vår 3-akse og 5-akse fresing og dype-hullsboring produserer indre hulrom, ribber og kryssende passasjer - for eksempel hydrauliske manifoldkretser - i færre oppsett for nøyaktighet.
Spørsmål: 6. Kan du bearbeide O-ringspor og tette flater?
A: Ja. Vi skjærer O-ringspor til profil og dybde og bearbeider flate, lav-ruhetstetning og flensflater for paknings- og O-ringskjøter.
Spørsmål: 7. Kan du bearbeide tynne-vegghus?
A: Ja. Vi kontrollerer veggtykkelse til ±0,1–0,2 mm (presisjon til ±0,05 mm), med spennings-avlastningssykluser for å holde tynne og store vegger formstabile.
Spørsmål: 8. Kan du bearbeide ledende eller EMI-skjermende hus?
A: Ja. Kobber (C10100, C11000) og aluminiumshus gir høy ledningsevne, og vi kan bearbeide RF- og bølgelederkapslinger med tette interne toleranser.
Spørsmål: 9. Hvilke overflatebehandlinger tilbyr du for hus?
A: Anodisering (Type II / Hard III), kjemisk konverteringsbelegg, strømløs nikkel, passivering, elektropolering, sinkbelegg, svartoksid og malingsklare-bearbeidede overflater.
Q: 10. Kan du legge til innsatser og spiraler?
A: Ja. Vi kan bearbeide for press-inn og spiralformede innsatser og tappgjenger per tegning, inkludert forseglede portgjenger.
Spørsmål: 11. Kan du levere materialsertifikater og inspeksjonsrapporter?
A: Ja. Vi kan levere materialsertifikater (EN 10204 3.1), dimensjonale inspeksjonsrapporter, CMM-rapporter og flathetsregistreringer på forespørsel.
Spørsmål: 12. Godtar du 2D-tegninger og CAD-filer?
A: Vi kan jobbe fra vanlige STEP-, STP-, IGES-, IGS-, SolidWorks-, DXF- og 2D-tegnefiler.
Spørsmål: 13. Hva er den typiske ledetiden for CNC-maskinerte hus?
A: Typiske ledetider er 5–10 virkedager for prototyper, 10–20 virkedager for bestillinger med lite-volum og 15–30 virkedager for produksjonsordrer, avhengig av kompleksitet, mengde, materiale og etterbehandling.
Send din 2D-tegning eller 3D CAD-fil, materialkvalitet, mengde og krav til etterbehandling.
