CNC maskinbearbeidede beslag
Vi produserer spesialtilpassetCNC-maskinerte beslagfra kundetegninger og CAD-filer, inkludertalbue-, tee- og kryssfittings, koblinger, unioner, adaptere, reduksjonsstykker, slangemothaker og stammer, kompresjonsfittingskropper, instrumenteringsfittingskropper, hylser og hylser, banjofittings og tilpassede manifoldblokker. CNC-dreiing, -fresing, boring, boring og gjenge-skjæring produserer lekkasje-tette beslag for hydraulikk, pneumatikk, instrumentering, væske- og gasssystemer, pumper, ventiler og prosessutstyr.
En tilpasning føyer sammen, omdirigerer, avslutter eller forsegler en linje - altsågjengenøyaktighet, tetningsflategeometri, boreinnretting, veggtykkelse og overflatefinishavgjøre om det holder press. Vi maskinar beslag frarustfritt stål (303, 304, 304L, 316, 316L, 17-4 PH), messing og bronse (C36000, C46400, C95400), karbon og legert stål (1045, 1144, 4140, 43606 aluminum (43606), 7075-T6), kobber (C10100, C11000) og titan (grad 2, grad 5), med plating og etterbehandling spesifisert av tegningen. Deler er produsert til spesifiserte dimensjoner, toleranser, materialer og trykkkrav, med materialsertifikater tilgjengelig på forespørsel.
Typer CNC-maskinerte beslag vi produserer
Vi bearbeider et bredt spekter av beslagstyper. Nedenfor er de vanligste; Hvis tegningen viser en annen konfigurasjon, send den til gjennomgang.
Albuebeslag
45 grader og 90 graders albuer med gjengede, loddede eller sveisede ender.
Materialer: 316L · 303 · C36000 · 4140
T-skjorter og kryssbeslag
Tre- og fire-tilpasninger for linjeforgrening og miksing.
Materialer: 316L · 304 · C36000 · 6061-T6
Koblinger og fagforeninger
Rette koblinger og koblinger med -nese eller flatt-ansiktsdesign.
Materialer:316L · C36000 · 4140 · Grade 5 titan
Adaptere og reduksjoner
Gjenge-til-gjengeadaptere, reduserende foringer og trinnbeslag.
Materialer: 303 · 316L · C36000 · 4140
Slangemottak og stengler
Piggstammer og haler for fleksible slange- og rørforbindelser.
Materialer: C36000 · 316L · 6061-T6
Kompresjonstilpasningskropper
Kompresjonslegemer og muttere for rør-til-gjengeforbindelser.
Materialer: 316L · C36000 · 6061-T6
Hylser og ermer
Maskinerte hylser og støttehylser for rørgrep.
Materialer:316L · 17-4 PH · C36000
Instrumentering Beslag
Måler-, ventil- og manifoldtilpasningslegemer for prosesslinjer.
Materialer:316L · 316L VIM-VAR · 17-4 PH
Banjo beslag
Banjobolter og -kropper med gjennomgående-tverrboringer.
Materialer: 316L · C36000 · 6061-T6

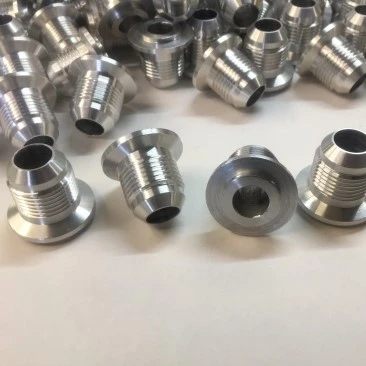

Flare & Cone Fittings
37 grader /45 graders utslag og kjegle-setebeslag for metall-til-metalltetning.
Materialer: 316L · C36000 · 4140
O-Ring Boss & Face Seal Fittings
ORB- og ORFS-plugger, svivler og adaptere med O-ringspor.
Materialer:4140 · 4340 · 316L · 17-4 PH
Tilpassede manifoldblokker
Borede og portede blokker som integrerer flere tilpasningsfunksjoner.
Materialer: 6061-T6 · 316L · 4140 · C36000
Har du en tilpasset tilpasning? Send tegningen din
CNC-bearbeidingsprosesser for beslag
CNC dreiing
Best for:Kropper · sekskanter · neser · tråder
Den primære prosessen for runde monteringskropper og endeformer.
CNC fresing
Best for:Flater · krysshull · porter · banjobor
For freste detaljer, manifoldporter og kryssboringer.
Trådklipping og virvling
Best for:NPT · BSPP · metrisk · FN-gjenger
Enkelt-spiss- og dyse-gjenger med kontrollerte stigningsdiametre.
Boring og boring
Best for:Boringer · tverrganger · manifolder
Nøyaktige gjennomgående og kryssende hull for strømningsveier.
Forsegling av ansiktsbearbeiding
Best for:Kjegleseter · flare ansikter · ORFS ansikter
Maskinerte vinkler og overflatebehandlinger for lekkasje-tett forsegling.
Avgrading og rengjøring
Best for:Gjenger · boringer · krysshull
Burr-fristrømspassasjer; chips fjernet og rengjort før pakking.
CNC-tilpasningsmaterialer
For beslag avhenger materialvalg avvæskekompatibilitet, trykk, temperatur, korrosjonsmiljø og gjengeslitasje. Vi bearbeider beslag av metallmaterialene som er oppført nedenfor - rustfritt stål, messing og kobber, karbon og legert stål, aluminium og titan.
| Materiale | Vanlige karakterer | Typiske tilpasningsapplikasjoner | Viktige fordeler |
|---|---|---|---|
| Rustfritt stål | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | Instrumenteringsbeslag, kompresjonskropper, prosess- og marinebeslag | Bred kjemisk og kloridkorrosjonsbestandighet; 303 maskiner fritt; 17-4 PH gir styrke |
| Messing og bronse | C36000 fri-skjærende messing · C46400 marinemessing · C95400 aluminiumsbronse | Slangemottaker, adaptere, koblinger, pneumatisk og vannkoblinger | Utmerket bearbeidbarhet, god korrosjonsbestandighet, pålitelig gjengeforsegling |
| Karbon og legert stål | 1045 · 1144 · 4140 · 4340 | Hydrauliske ORB- og ORFS-fittings,-høytrykksadaptere | Høy styrke for trykkservice; herdbare gjenger og tetningsflater |
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 | Pneumatiske beslag, manifoldblokker, lette væskesystemer | Lav vekt, anodiserbar,-korrosjonsbestandig, enkel å maskinere |
| Kopper | C10100 (OFHC) · C11000 elektrolytisk kobber | Ledende beslag, vakuum og kryogene linjekomponenter | Høy termisk og elektrisk ledningsevne; utmerket loddeoppførsel |
| Titanium | Klasse 2 (CP) · Grade 5 (Ti-6Al-4V) | Marine, kjemiske og sjøvannsarmaturer | Enestående korrosjonsbestandighet og styrke-til-vekt |
Vårt materielle omfang.Vi maskinar beslag frarustfritt stål, messing og kobber, karbon og legert stål, aluminium og titan, som dekker kravene til trykk, korrosjon og væske-for de fleste tilpasningsapplikasjoner.For en spesiell karakter, send tegningen til vurdering.
Trådstandarder og tilkoblingstyper
Fittings tetter gjennom sine gjenger og overflater, så vi bearbeider gjengeformer og tetningsgeometrier til gjeldende standarder. Nedenfor er de vanligste; spesialtråder maskineres per tegning.
| Tråd / tilkobling | Standard | Forseglingsmetode | Typisk bruk |
|---|---|---|---|
| PT / NPTF | ANSI/ASME B1.20.1 | Konisk gjenge med fugemasse | Generelle industrielle rørdeler |
| BSPP (G) | ISO 228-1 / BS 2779 | Parallellgjenge med limt tetning eller flate | Europeisk utstyr, hydraulikk |
| BSPT (R) | ISO 7-1 | Konisk gjenge med fugemasse | Europeiske rørforbindelser |
| Metrisk ISO | ISO 261 / ISO 965 | Parallellgjenge med O-ring eller pakning | Maskiner og automasjon |
| FN / UNF | ASME B1.1 | Parallellgjenge med pakning eller O-ring | Instrumenter, nordamerikansk utstyr |
| O-Ring Boss (ORB) | SAE J514 | O-ring på maskinert boss | Hydrauliske portadaptere |
| O-Ring Face Seal (ORFS) | SAE J1453 | O-ring på flatt ansikt | Høytrykkshydraulikk- |
| 37 graders fakkel (JIC) | SAE J514 | Metall-til-metall flare kjegle | Hydrauliske rørdeler |
| 45 graders fakkel (SAE) | SAE J512 | Metall-til-metall flare kjegle | Lavtrykksrørledninger- |
| Komprimering (ferrule) | ISO 8434-1 / DIN 2353 | Bite-type hylsen på røret | Instrumentering og hydraulikkslanger |
Kritiske funksjoner vi kontrollerer
Trådgeometri- stigningsdiameter, avsmalning og form sjekket med Go/No-Gå målere til gjengestandarden.
Forsegling av ansikter- kjeglevinkler, utslagsflater og O-ringspor bearbeidet med riktig finish for lekkasje-tett.
Borejustering- gjennom og kryss boringer plassert nøyaktig slik at kryssende strømningspassasjer møtes rent.
Veggtykkelse- kontrollert for trykkklassifisering, spesielt ved tverrboringer og sekskantseksjoner.
Fjerning av grater- strømningspassasjer avgradet og renset; ingen løs spon sendes inni beslag.
Hex & Wrench Flats- på tvers av-leilighetsdimensjoner kontrollert for riktig installasjonsmoment.
Varmebehandling for CNC-beslag
Varmebehandling øker monteringsstyrken for trykkservice og spesifiseres på tegningen. Den påføres før endelig bearbeiding av gjenger og tetningsflater der det er nødvendig.
| Varmebehandling | Gjeldende karakterer | Typiske monteringsdeler |
|---|---|---|
| Slukking og temperament | 4140 · 4340 · 1045 | Hydrauliske ORB / ORFS adaptere, koblinger |
| Induksjonsherding | 1045 · 4140 | Gjengede neser, tetteflater |
| Løsning + Aldring | 17-4 PH · 7075-T6 | Rustfrie-høytrykksbeslag |
| Stressavlastende | Alle stålkvaliteter | Maskinerte kropper før treing |
Tilpasning av maskineringstoleranser og spesifikasjoner
Tilpasningsytelsen avhenger av gjengenøyaktighet og tetnings-flatgeometri. Vi holder funksjonene nedenfor til tegning, og strammere på forespørsel.
| Spesifikasjon | Typisk evne | Typiske tilpasningsapplikasjoner |
|---|---|---|
| Kritiske dimensjoner | ±0,01 mm (nøyaktighet til ±0,005 mm) | Forseglingsflater, mål-kvalitetsdeler |
| Trådtoleranse | Til standard (f.eks. ISO 6g/6H, ANSI 2A/2B); Go/No-Gå målt | NPT, BSPP, metriske, UN/UNF tråder |
| Forseglingsansiktsvinkel | ±0,5 grader på kjegle- og flareseter | JIC 37 grader og SAE 45 graders fakkelbeslag |
| Borediameter | ±0,03–0,05 mm | Strømningspassasjer, rørmuffer |
| Krysshullsposisjon | ±0,05–0,1 mm | Banjobor, manifoldpassasjer |
| Konsentrisitet (tråd til boring) | Ned til 0,01–0,02 mm | Koblinger, kompresjonslegemer |
| O-Ringspor | ±0,02–0,05 mm på bredde og diameter | ORB, ORFS og manifoldarmaturer |
| Across Flats (hex) | ±0,05–0,1 mm | Karosserier, muttere, banjobolter |
| Overflatens ruhet | Ra 0,8–1,6 μm standard; Ra 0,4 μm tetningsflater | Kjegleseter, utslagsflater, O-ringflater |
Overflatebehandling for CNC-beslag
Overflatefinish beskytter beslag mot korrosjon og slitasje og holder gjenger og tetningsflater rene og funksjonelle.
| Overflatefinish | Gjeldende materialer | Typiske monteringsdeler | Hovedfordel |
|---|---|---|---|
| Elektroløs fornikling | 4140 · 4340 · 1045 · Aluminium | Hydrauliske adaptere,-høytrykkskoblinger | Ensartet korrosjonsbeskyttelse på gjenger og kropper |
| Hard krombelegg | 4140 · 4340 | Sliteflater, rørhylser | Hard,-slitasjebestandig overflate |
| Passivasjon | 303 · 304 · 316L · 17-4 PH | Instrumentering og prosessbeslag | Fjerner fritt jern, forbedrer korrosjonsbestandigheten |
| Elektropolering | 316L · 304 | Mat, medisinsk og ren-prosessutstyr | Glatte, rene strømningspassasjer |
| Anodisering (Type II / Hard III) | 6061-T6 · 7075-T6 | Pneumatiske beslag, manifoldblokker | Korrosjons- og slitestyrke |
| Svart oksid | 1045 · 4140 · 4340 | Generelle-stålbeslag | Økonomisk korrosjonsbeskyttelse |
| Nikkelbelegg | C36000 · C46400 messing | Mothaker og adaptere av messing | Slitesterk lys finish for etsende bruk |
| Sink Plating | Karbonstål | Generelle-beslag | Økonomisk korrosjonsbeskyttelse |
Passende kvalitetskontroll
Vi inspiserer gjenger, tetningsflater, boringer og kryssboringer gjennom hele produksjonen for å sikre at beslag oppfyller tegningen og tetter som tiltenkt. For dokumenterte prosjekter kan vi levere materialsertifikater og inspeksjonsdokumenter for å støtte innkommende inspeksjon.
| Inspeksjonsartikkel | Utstyr / Metode | Typiske monteringsdeler |
|---|---|---|
| Trådinspeksjon | Go/No-Go Thread Gauges (NPT, BSPP, metrisk, UN) | Alle gjengede beslag og adaptere |
| Forseglingsflategeometri | CMM · Vinkelmålere · Profilometer | Flare, kjegle og ORFS-ansikter |
| Bore & Cross Hole | Pinnemålere · CMM | Karosserier, banjobeslag, manifolder |
| Kritiske dimensjoner | Mikrometer · CMM | Måler-kvalitet og presisjonsbeslag |
| Konsentrisitet | Skiveindikator · CMM | Koblinger, kompresjonslegemer |
| Overflatens ruhet | Ruhetstester | Tetningsflater og strømningspassasjer |
| Hardhet (varme-behandlet) | Hardhetstester | Herdet stål og 17-4 PH beslag |
| Materialverifisering | Spektrometer + Materialsertifikat | Innkommende råmateriale (EN 10204 3.1 tilgjengelig) |
| Endelig inspeksjon | CMM + Inspeksjonsrapport | Endelig dimensjonell aksept |
Trenger du dokumentert kvalitetskontroll?Send oss dine tegninger og inspeksjonskrav.
Prototype og bearbeiding med lavt-volum
Tilpasningsprosjekter starter ofte med prototyper - nye systemer, spesielle trådkombinasjoner eller erstatninger som må testes før produksjon. Vi støtterprototype og lav-volum CNC-maskineringfra enkeltprøver til gjentatte små-batchordrer.
Prototype maskinering
For nye design, validering og erstatninger.
Typisk mengde:1–10 stk
Lavt-volumsproduksjon
For pilotsystemer og innledende produksjonskjøringer.
Typisk mengde:10–1,000+ stk
Gjenta produksjon
For reservebeslag og gjentakende bestillinger med etablert design.
Typisk mengde:Basert på prosjektkrav
Egnet for
Albue, t-skjorte og kryssbeslag
Koplinger, koblinger og adaptere
Slangemothaker og stengler
Kompresjons- og instrumenteringskropper
Hylser, ermer og banjobeslag
Tilpassede manifoldblokker
Emballasje og ledetid for CNC-fittings
Emballasje
Trådbeskyttelse:Gjengehetter av plast eller skumbeskyttelse på forespørsel for tetting av flater og gjenger
Korrosjonsbeskyttelse:VCI papir og oljing for stålbeslag i oversjøisk transitt
Renslighet:Fittings avgradet, luft-blåst og fri for spon før pakking
Blandede bestillinger:Sortert etter delenummer med etiketter og mengdesjekklister
Tilpasset emballasje:Kundespesifikke-pakkekrav støttes
Typisk ledetid
| Ordretype | Typisk ledetid |
|---|---|
| Prototype | 5–10 virkedager |
| Lavt-volumrekkefølge | 10–20 virkedager |
| Produksjonsordre | 15–30 virkedager |
| Gjenta ordre | 10–25 virkedager |
FAQ
Spørsmål: 1. Hvilke CNC-maskinerte beslag kan du produsere?
A: Vi produserer tilpassede albue-, tee- og kryssfittings, koblinger, koblinger, adaptere, reduksjonsstykker, slangemothaker og stammer, kompresjons- og instrumenteringstilpasningskropper, hylser og hylser, banjofittings, flare- og kjeglebeslag, O-ringboss- og ansiktstetningsbeslag, og tilpassede manifolder fra kunder.
Spørsmål: 2. Hvilke materialer bearbeider du beslag fra?
A: Vi bearbeider beslag av rustfritt stål (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), messing og bronse (C36000, C46400, C95400), karbon og legert stål, 411044, 411045, stål 4340), aluminium (6061-T6, 6063-T5, 7075-T6), kobber (C10100, C11000) og titan (grad 2, grad 5).
Spørsmål: 3. Hvilke trådstandarder kan du bearbeide?
A: Vi bearbeider NPT / NPTF (ANSI/ASME B1.20.1), BSPP / BSPT (ISO 228-1 / ISO 7-1), metrisk ISO (ISO 261), UN / UNF (ASME B1.1), pluss spesialgjenger per tegning. Alle tråder er Go/No-Go-målt.
Spørsmål: 4. Kan du bearbeide hydrauliske koblinger som ORB- og ORFS-adaptere?
A: Ja. Vi bearbeider O-ringboss (SAE J514) og O-ringflatetetning (SAE J1453) adaptere, plugger og svivler fra 4140, 4340, 316L og 17-4 PH, med nøyaktig maskinerte O-ringspor.
Spørsmål: 5. Kan du bearbeide fakkel- og kompresjonsfittings?
A: Ja. Vi bearbeider 37 grader JIC og 45 grader SAE flare fittings og bite-type kompresjonsfittings (ISO 8434-1 / DIN 2353) inkludert kropper, muttere, hylser og hylser.
Q: 6. Kan du bearbeide beslag med kryssboringer og manifolder?
A: Ja. Vi borer og borer kryssende strømningspassasjer for banjofittings og tilpassede manifoldblokker, med nøyaktige hullposisjoner og avgradede, sponfrie-passasjer.
Spørsmål: 7. Hvilke toleranser kan du oppnå på beslag?
A: Vi holder vanligvis ±0,01 mm på kritiske dimensjoner, med presisjonsmaskinering ned til ±0,005 mm. Tetningsflatevinkler holdes innenfor ±0,5 grader og gjenger til standardtoleranser.
Spørsmål: 8. Kan du levere-høytrykkskoblinger?
A: Ja. Vi bearbeider høy-trykkadaptere og koblinger fra 4140, 4340 og 17-4 PH med herding-og-temperering eller løsning-og aldrende varmebehandling der tegningen krever høyere styrke.
Spørsmål: 9. Hvilke overflatebehandlinger tilbyr du for beslag?
A: Elektrofri nikkel, hard krom, passivering, elektropolering, anodisering, svart oksid, sink og nikkelbelegg, pluss maskinerte tetningsflater ned til Ra 0,4 μm.
Spørsmål: 10. Kan du levere materialsertifikater og inspeksjonsrapporter?
A: Ja. Vi kan levere materialsertifikater (EN 10204 3.1), dimensjonale inspeksjonsrapporter, CMM-rapporter og gjengemålingsposter på forespørsel.
Spørsmål: 11. Godtar du 2D-tegninger og CAD-filer?
A: Vi kan jobbe fra vanlige STEP-, STP-, IGES-, IGS-, SolidWorks-, DXF- og 2D-tegnefiler, sammen med gjeldende gjengestandard og trykkkrav.
Spørsmål: 12. Støtter du prototyper og lav-volumproduksjon?
A: Ja. Vi støtter prototypemengder fra 1–10 stykker, lav-volumproduksjon fra 10–1,000+ stykker, samt gjentatte produksjonsordrer for standard- og spesialtilbehør.
Spørsmål: 13. Hva er den typiske ledetiden for CNC-maskinerte beslag?
A: Typiske ledetider er 5–10 virkedager for prototyper, 10–20 virkedager for bestillinger med lite-volum og 15–30 virkedager for produksjonsordrer, avhengig av kompleksitet, mengde, materiale og etterbehandling.
