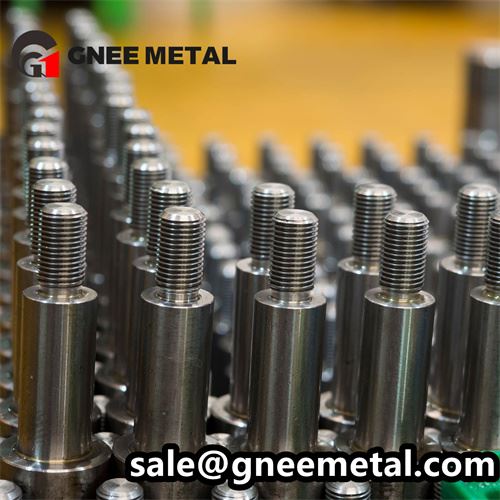

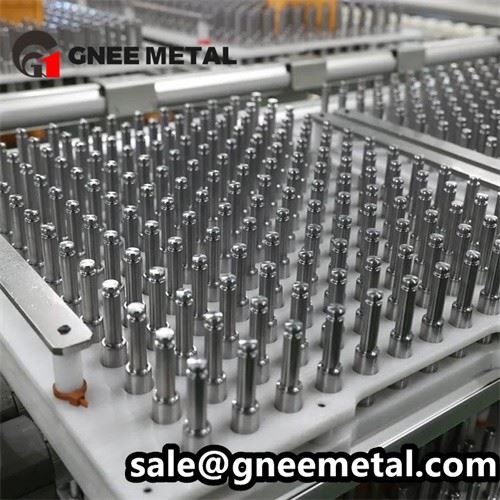

CNC-maskinerte pinner
Pinnematerialer med nøyaktige karakterer: 4140/4340/52100 stål, 316L og 17-4 PH rustfritt, 6061-T6 aluminium, C36000 messing, Grade 5 titanium
CNC-dreiing, senterløs sliping, fresing, trådrulling og varmebehandling
±0,005 mm på diametre; trykk-, overgangs- og klaringsklasser tilgjengelig
Hard krom, strømløst nikkel, passivering og senterløse-slipte overflater
Vi produserer spesialtilpassetCNC-maskinerte pinnerfra kundetegninger og CAD-filer, inkludertpluggstifter, gaffelstifter, dreiestifter, lokaliseringsstifter, styrestifter, koniske stifter, rillede stifter, gjengede stifter og bolter, kule-låsepinnekropper, ejektor- og kjernestifter, justerings- og hengselstifter. Våre CNC-dreiing, senterløs sliping, fresing, trådvalsing og varme-behandling støtter tette-toleransestifter for jigger og inventar, verktøy, maskiner, ventiler, pumper, bilindustri, marine og automasjon.
En pinne lokaliserer, justerer, svinger, overfører last eller holder på komponenter - sådiameter, passformsklasse, retthet, rundhet, faser, krysshull og overflatefinisher funksjonene som avgjør om det fungerer. Vi maskin pinner frakarbon og legert stål (1045, 1144, 4140, 4340, 52100, 8620), rustfritt stål (303, 304, 316L, 17-4 PH), aluminium (6061-T6, 7075-T6), messing, C346000, C346000 og bronse C93700), kobber (C10100, C11000, C17200) og titan (grad 2, grad 5), med varmebehandling, plettering og sliping spesifisert på tegningen. Deler produseres til spesifiserte dimensjoner, toleranser, materialer og etterbehandlingskrav, med materialsertifikater tilgjengelig på forespørsel.

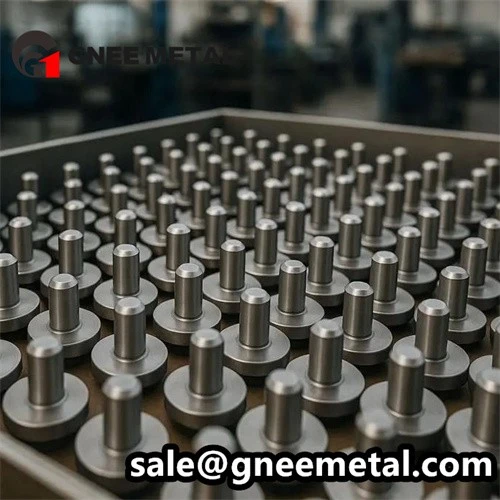

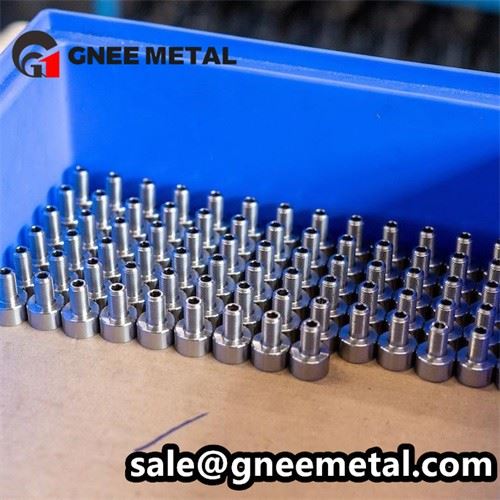

Typer CNC-maskinerte pinner vi produserer
Vi bearbeider et bredt spekter av pinnetyper. Nedenfor er de vanligste; Hvis tegningen viser en annen konfigurasjon, send den til vurdering.
Dyvelpinner
Presisjons rette og koniske pluggstifter for plassering og justering, med slipte eller dreide diametre for å passe klasse.
Materialer:52100 · 4140 · 8620 · 303 · 17-4 PH
Gaffel- og dreiestifter
Pinner med tverrhull for splinter eller holdestifter, brukt i gaffelforbindelser, koblinger og pivoter.
Materialer:4140 · 316L · 17-4 PH · C36000 · Grade 5 titanium
Lokaliseringsnåler
Festestifter og verktøyfestestifter med kontrollerte diametre, avfasninger og press- eller skru-monterte baser.
Materialer:52100 · 4140 · 17-4 PH · 303 · 6061-T6
Guide Pins
Styre- og lederpinner for dyser, støpeformer og lineære sleider, med herdede og slipte diametre.
Materialer:52100 · 4140 · 8620 · 17-4 PH
Taper Pins
Koniske pinner (f.eks.. 1:50 taper) for selv-låsende montering og aksel-til-navforbindelse.
Materialer: 1045 · 4140 · 316L · C36000
Rillede pinner
Pinner med langsgående spor som låses inn i hullet med en presspasning, for enkel oppbevaring.
Materialer:1045 · 4140 · 303 · 17-4 PH

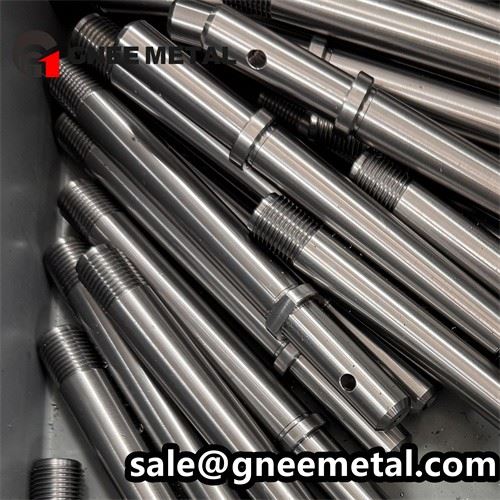

Gjengetapper og -pinner
Pinner med gjengede ender, hel-gjengede bolter og avtrappede gjengede pinner for justerbare og fastholdte applikasjoner.
Materialer:4140 · 4340 · 316L · 17-4 PH · 6061-T6
Ball-Låspinnekropper
Maskinert kropp for rask-frigjøring av kule-låsepinner, med presise boring- og sporfunksjoner for sammensatte sperrekomponenter.
Materialer:303 · 304 · 316L · 17-4 PH · 4140
Ejector & Core Pins
Ejektor- og kjernestifter for sprøytestøpeformer og-støpt verktøy, med kontrollerte diametre og herdede,-slitasjebestandige overflater.
Materialer:52100 · 4140 · 8620 · H13-type varmarbeidsstål
Justerings- og dokkingstifter
Justerings- og dokkingstifter for styrt montering, hurtigkobling og panelplassering.
Materialer:17-4 PH · 4140 · 316L · 6061-T6
Hengselpinner
Hengsel- og dreietapper for dører, deksler og koblinger, med forsenkede eller flensede ender og festefunksjoner.
Materialer: 4140 · 316L · C36000 · 6061-T6
Instrument- og presisjonsstifter
Små presisjonsstifter for instrumenter, sensorer og mekanismer, med mikrondiameter og fin finish.
Materialer:17-4 PH · 316L · 52100 · C17200 · C36000
Har du en egendefinert pin? Send tegningen din
CNC-bearbeidingsprosesser for pinner
CNC dreiing
Best for:Diameter · avsmalninger · faser · trinn · radier
Den primære prosessen for de fleste pinner; kontrollerer OD, lengde, avsmalning og endefunksjoner.
Senterløs sliping
Best for:Presisjons OD · pluggstifter · styrestifter
Holder tette diametre (h6/m6-klasser) med fine finisher over hele pinnelengden.
CNC fresing
Best for:Krysshull · flater · spor · spor · sekskantede ender
For utfreste trekk på pinnekropper og hoder.
Trådrulling og -kutting
Best for:Gjengetapper · pigger · skulderskruer
Metriske og UNC/UNF tråder; rulling forbedrer trådstyrken.
Sylindrisk og OD sliping
Best for:Herdede tapper · lager-kvalitetsdiametre · koniske
Når Ra 0,1–0,4 μm og presise diametre på herdede pinner.
Polering og avgrading
Best for:Fasede kanter · glideflater · kosmetiske pinner
Fjerner grader og skarpe kanter; polerte overflater for skyve- og instrumentpinner.
CNC-stiftmaterialer
For pinner avhenger materialvalg avbelastning, passform, slitasje, korrosjon, temperatur og om pinnen er herdet. Vi bearbeider pinner av metallmaterialene som er oppført nedenfor - aluminium, messing og kobber, rustfritt stål, karbon og legert stål og titan.
| Materiale | Vanlige karakterer | Typiske pin-applikasjoner | Viktige fordeler |
|---|---|---|---|
| Karbon og legert stål | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · H13-type | Dyvelpinner, styrepinner, gaffelbolter, ejektorpinner, lokaliseringspinner | Høy styrke og herdbarhet; 52100 og H13-typen er standard for herdede verktøystifter |
| Rustfritt stål | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Gaffelnåler, hengselnåler, marine- og matnåler, kule-låskropper, instrumentnåler | Korrosjons- og hygienebestandighet; 17-4 PH gir høy styrke; 303 maskiner fritt |
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Lette lokaliseringspinner, robot- og automatiseringspinner, justeringsstifter | Lav vekt, anodiserbar, lett å maskinere; 7075-T6 tilbyr den høyeste aluminiumstyrken |
| Messing og bronse | C36000 gratis-skjærende messing · C46400 marinemessing · C93700 bronse | Hengselpinner, instrumentpinner, ikke-magnetiske pivoter, korrosjonsbestandige-pinner | Utmerket maskinbearbeidbarhet, korrosjonsmotstand og ikke-magnetiske egenskaper |
| Kopper | C10100 (OFHC) · C11000 elektrolytisk kobber · C17200 beryllium kobber | Ledende pinner, sensor- og kontaktpinner, elektrodepinner | Høy elektrisk og termisk ledningsevne; C17200 gir høy styrke og fjæregenskaper |
| Titanium | Klasse 2 (CP) · Grade 5 (Ti-6Al-4V) | Marine og kjemiske pinner, medisinske pinner, lettvekts pinner med høy-styrke | Enestående korrosjonsmotstand, høy styrke-til-vekt, ikke-magnetisk |
Pin Passer & Fit Classes
De fleste pinner fungerer med en kontrollert passform i et hull --presspasning for permanent fastholdelse, overgangspasning for stedsmessige applikasjoner, eller klaringspasning for gliding og svinging. Vi bearbeider pinnediametre til ISO-tilpasningsklasser som spesifisert på tegningen.
| Fit klasse | ISO-tilpasning (typisk) | Typiske pin-applikasjoner | Karakteristisk |
|---|---|---|---|
| Trykk på Tilpass | m6 · n6 · p6 | Dyvelpinner, lokaliseringspinner, ejektorpinner | Pinnen holdes fast i hullet; krever pressing eller termisk montering |
| Overgang Fit | h6 · h7 · k6 | Fixturstifter, justeringsstifter | Lys interferens til lysklaring; nøyaktig plassering med moderat kraft |
| Clearance Fit | g6 · f7 · e8 | Gaffelstifter, dreiestifter, hengselstifter | Glidende eller svingende klaring; kontrollert gap for rotasjon |
Kritiske funksjoner vi kontrollerer
Diameter og passform- kontrollert OD til den nødvendige ISO-tilpasningsklassen over hele pinnelengden.
Retthet og rundhet- holdt stramt på lange og presise pinner for å unngå binding i hullet.
Faser og radier- endeavfasninger, avsmalninger og hjørneradier per tegning for enkel innsetting og plassering.
Krysshull og spor- nøyaktig posisjon og størrelse for splinter, holdestifter og låsefunksjoner.
Tråder- metrisk, UNC/UNF og spesialgjenger med kontrollert stigningsdiameter på gjengede pinner og bolter.
Overflatefinish- slipte eller polerte glideflater med kontrollert ruhet.
Varmebehandling for CNC-stifter
Herdede pinner er vanlige i verktøy og slitasjeapplikasjoner. Varmebehandling spesifiseres på tegningen og påføres før ferdigsliping av kritiske diametre.
| Varmebehandling | Gjeldende karakterer | Typiske stiftdeler | Fordel |
|---|---|---|---|
| Gjennom herding og herding | 52100 · 4140 · 4340 · H13-type | Dyvelpinner, styrepinner, ejektorpinner | Ensartet hardhet og slitestyrke gjennom seksjonen |
| Karburering | 8620 · 5120 · 20CrMnTi | Dyvelpinner, gaffelstifter, lokaliseringspinner | Høy overflatehardhet (58–62 HRC) med tøff kjerne |
| Nitrering / Gassnitrering | 38CrMoAlA · 4140 | Presisjonsguide og instrumentpinner | Høy overflatehardhet med lav forvrengning |
| Induksjonsherding | 1045 · 4140 · 4340 | Gaffelstifter, hengselstifter, sliteflater | Hard, slitesterk- overflate med tøff kjerne |
| Løsning + Aldring | 17-4 PH · 7075-T6 | Høyfaste pinner i rustfritt-aluminium | Høy styrke med korrosjonsbestandighet |
| Stressavlastende | Alle stålkvaliteter | Presisjonsstifter før sliping | Forbedrer dimensjonsstabiliteten |
Pin Maskinering Toleranser og spesifikasjoner
Pin-ytelsen avhenger av nøye kontroll av diameter, retthet og passform. Vi holder funksjonene nedenfor til tegning, og strammere på forespørsel.
| Spesifikasjon | Typisk evne | Typiske pin-applikasjoner |
|---|---|---|
| Diameter (OD) | ±0,01 mm (presisjon til ±0,005 mm; senterløs-jord for å passe klasse) | Dyvelpinner, lokaliseringspinner, styrepinner, lagerdiametre |
| Lengde | ±0,02–0,05 mm | Total pinnelengde, skulderposisjoner |
| Retthet | Ned til 0,01 mm/100 mm | Lange pluggstifter, styrestifter |
| Rundhet / sylindrisitet | Ned til 0,002–0,005 mm | Diametre på lager-pinne |
| Taper (koniske pinner) | ±0,01 mm per 100 mm på avsmalning | Koniske pinner, selv-låsende pinner |
| Fasing og radius | ±0,05–0,1 mm | Endefas, hjørneradier |
| Krysshullsposisjon og størrelse | ±0,05–0,1 mm | Gaffelstifter, festehull, splinterhull |
| Konsentrisitet (tråd til kropp) | Ned til 0,01–0,02 mm | Gjengede pinner og bolter |
| Overflatens ruhet | Ra 0,4–1,6 μm standard; Ra 0,1–0,4 μm jord; Ra 0,05–0,2 μm polert | Glideflater, lagerdiametre, instrumentpinner |
| Trådtoleranse | ISO 6g / 6H eller per tegning | Metrisk, UNC/UNF og spesialgjenger |
Overflatefinish for CNC-stifter
Overflatefinish beskytter pinnediametre mot slitasje og korrosjon og oppfyller applikasjonens funksjonelle og visuelle krav.
| Overflatefinish | Gjeldende materialer | Typiske stiftdeler | Hovedfordel |
|---|---|---|---|
| Hard krombelegg | 1045 · 4140 · 4340 | Styrepinner, utkasterstifter, gaffelstifter | Hard,-slitasjebestandig, korrosjons-bestandig overflate |
| Elektroløs fornikling | 4140 · 1045 · Stål · Aluminium | Lokaliseringspinner, instrumentpinner, pumpepinner | Ensartet slitasje- og korrosjonsbeskyttelse med lav oppbygging |
| Svart oksid | 1045 · 4140 · 4340 | Stålstifter for generelle-formål | Økonomisk korrosjonsbeskyttelse med lav oppbygging |
| Sink Plating | Karbonstål | Generelle-pinner og gaffelnåler | Økonomisk korrosjonsbeskyttelse |
| Passivasjon | 303 · 304 · 316L · 17-4 PH | Rustfri gaffel, hengsel og marinestifter | Fjerner fritt jern, forbedrer korrosjonsbestandigheten |
| Elektropolering | 316L · 304 | Mat, medisinske og marine pins | Glatt, ren overflate; forbedrer korrosjonsbestandigheten |
| Anodisering (Type II / Hard III) | 6061-T6 · 7075-T6 | Plasserings- og justeringsstifter i aluminium | Slitasje- og korrosjonsbestandighet; isolasjon |
| Slipt / polert finish | Helt stål · Rustfritt · Titan | Dyvelpinner, styrepinner, glideflater | Ra 0,1–0,4 μm jord; Ra 0,05–0,2 μm polert |
Pin kvalitetskontroll
Vi inspiserer diametre, passform, retthet, krysshull, gjenger og overflatekrav gjennom hele produksjonen for å sikre at pinner oppfyller tegningen. For dokumenterte prosjekter kan vi levere materialsertifikater og inspeksjonsjournaler for å støtte din innkommende inspeksjon.
| Inspeksjonsartikkel | Utstyr / Metode | Typiske stiftdeler |
|---|---|---|
| Pinnediameter | Mikrometer · CMM · Go/No-Go Ring Gauge | Dyvelpinner, lokaliseringspinner, lagerdiametre |
| Lengde | Mikrometer · CMM | Total pinnelengde, skulderposisjoner |
| Retthet | Skiveindikator · CMM | Lange pluggstifter, styrestifter |
| Rundhet / sylindrisitet | Rundhetstester / CMM | Diametre på lager-pinne |
| Taper | Sinusstang / CMM | Koniske pinner |
| Krysshull / spor | Go/No-Go · CMM | Gaffelstifter, festehull, rillede tapper |
| Trådinspeksjon | Go/No-Go trådmålere | Gjengede pinner og bolter |
| Overflatens ruhet | Ruhetstester | Glideflater, lagerdiametre |
| Hardhet (varme-behandlet) | Hardhetstester | Herdet stål og 17-4 PH pinner |
| Materialverifisering | Spektrometer + Materialsertifikat | Innkommende råmateriale (EN 10204 3.1 tilgjengelig) |
| Sluttkontroll | CMM + Inspeksjonsrapport | Endelig dimensjonell aksept |
Trenger du dokumentert kvalitetskontroll?Send oss dine tegninger og inspeksjonskrav.
Prototype og lav-volumpinnebearbeiding
Pin-prosjekter starter ofte med prototyper - nye inventar, nye design eller erstatninger som må testes før produksjon. Vi støtterprototype og lavt-volum CNC-maskineringfra enkeltprøver til gjentatte små-batchordrer.
Prototype og lav-volumpinnebearbeiding
Prototype maskinering
For nye design, validering og erstatninger.
Typisk mengde:1–10 stk
Lavt-volumsproduksjon
For pilotsystemer og innledende produksjonskjøringer.
Typisk mengde:10–1,000+ stk
Gjenta produksjon
For reservepinner og gjentakende bestillinger med etablert design.
Typisk mengde:Basert på prosjektkrav
Egnet for
Dyvel, lokaliserings- og styrepinner
Gaffel-, dreie- og hengselstifter
Koniske og rillede tapper
Gjengede pinner og bolter
Kule-låspinnekropper
Ejektor, kjerne og instrumentpinner
Emballasje og ledetid for CNC-pinner
Emballasje
Individuell beskyttelse:PE-poser, skum eller beskyttende film for slipte og polerte diametre
Korrosjonsbeskyttelse:VCI-papir og olje for stålstifter i utenlandstransport
Presisjonsstifter:Skuminnsatser og separate rom for kritiske diametre og gjenger
Herdede pinner:Påføres olje eller rustbeskyttelse etter ferdig sliping
Tilpasset emballasje:Delenummer, etiketter, mengder og kundespesifikke pakkekrav.-
Typisk ledetid
| Bestillingstype | Typisk ledetid |
|---|---|
| Prototype | 5–10 virkedager |
| Lavt-volumrekkefølge | 10–20 virkedager |
| Produksjonsordre | 15–30 virkedager |
| Gjenta ordre | 10–25 virkedager |
FAQ
Spørsmål: Hvilke CNC-maskinerte pinner kan du produsere?
A: Vi produserer tilpassede pluggstifter, gaffelstifter, dreiestifter, lokaliseringsstifter, styrestifter, koniske stifter, rillede stifter, gjengede stifter og bolter, kule-låsestifter, ejektor- og kjernestifter, justering og hengselstifter fra kundetegninger.
Spørsmål: Hvilke materialer bearbeider du pinner fra?
A: Vi bearbeider pinner av karbon og legert stål (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, H13-type), rustfritt stål (303, 304, 304L, 316, 410L, 410L, 410L, 410L, 410L, 416, 416, 416, 416, 304L, 416, 304L, 304L aluminium (6061-T6, 6063-T5, 7075-T6, 2024-T3), messing og bronse (C36000, C46400, C93700), kobber (C10100, C11000, C17200) og titan (Grade 5).
Spørsmål: Hvilke CNC-bearbeidingstoleranser kan du oppnå på pinner?
A: For diametre holder vi vanligvis ±0,01 mm, med presisjonsbearbeiding ned til ±0,005 mm. Senterløse-slipte pluggstifter kan holdes til ISO-tilpasningsklasser som h6, m6, p6, g6 i henhold til tegningen.
Spørsmål: Kan du bearbeide pluggstifter til en trykk-tilpasning eller glidepasning-?
A: Ja. Vi bearbeider dybel- og lokaliseringsstifter for presspasning (m6, n6, p6), overgangspasning (h6, k6) og klaringspasning (g6, f7), med senterløs sliping for de strammeste diametrene.
Spørsmål: Kan du bearbeide gaffelstifter med krysshull?
A: Ja. Vi bearbeider gaffel- og dreiestifter med krysshull for splinter og holdestifter, med nøyaktig hullposisjon og størrelse i 4140, 316L, 17-4 PH og Grade 5 titanium.
Spørsmål: Kan du levere herdede og jordede pinner?
A: Ja. Vi leverer gjennom-herdede, karburerte, nitrerte og induksjons-herdede pinner i kvaliteter som 52100, 4140, 4340, 8620 og 38CrMoAlA, med OD-sliping til Ra 0,1–0,4 μm.
Spørsmål: Kan du bearbeide gjengede pinner og bolter?
A: Ja. Vi bearbeider gjengede pinner og bolter med metriske, UNC/UNF og spesialgjenger, inkludert full-gjengede bolter og avtrappede gjengede stifter.
Spørsmål: Kan du maskinere ejektor- og kjernestifter for former?
A: Ja. Vi bearbeider ejektor- og kjernestifter av 52100, 4140, 8620 og H13-type varmarbeidsstål, med herdet og slipt diameter for formverktøy.
Spørsmål: Kan du levere materialsertifikater og inspeksjonsrapporter?
A: Ja. Vi kan levere materialsertifikater (EN 10204 3.1), dimensjonale inspeksjonsrapporter, CMM-rapporter, overflatefinishregistreringer og hardhetsrapporter på forespørsel.
Spørsmål: Godtar du 2D-tegninger og CAD-filer?
A: Vi kan jobbe fra vanlige STEP-, STP-, IGES-, IGS-, SolidWorks-, DXF- og 2D-tegnefiler.
Spørsmål: Støtter dere prototyper og produksjon i lavt-volum?
A: Ja. Vi støtter prototypemengder fra 1–10 stykker, lav-volumproduksjon fra 10–1,000+ stykker, samt gjentatte produksjonsbestillinger for standard- og spesialstifter.
Spørsmål: Hva er den typiske ledetiden for CNC-maskinerte pinner?
A: Typiske ledetider er 5–10 virkedager for prototyper, 10–20 virkedager for bestillinger med lite-volum og 15–30 virkedager for produksjonsordrer, avhengig av kompleksitet, mengde, materiale og etterbehandling.
